El avance del modelado geotécnico ha transformado radicalmente la forma en que se diseñan y construyen los túneles en contextos cada vez más complejos. Hoy, herramientas numéricas avanzadas permiten anticipar riesgos, optimizar decisiones y elevar los estándares de seguridad y eficiencia desde las primeras etapas del proyecto.
El diseño y la construcción de túneles han cambiado significativamente en la última década gracias al avance del modelado geotécnico computacional. Frente a los enfoques tradicionales basados en métodos empíricos y analíticos, hoy los proyectos exigen un conocimiento más riguroso del comportamiento del macizo rocoso y del suelo ante excavaciones profundas, especialmente en escenarios de mayor complejidad geológica.
En este contexto, los modelos numéricos avanzados basados en el Método de Elementos Finitos (FEM) y el Método de Elementos Discretos (DEM) se han consolidado como herramientas fundamentales para anticipar deformaciones, esfuerzos, mecanismos de falla y el desempeño del sostenimiento. Su uso permite evaluar con mayor precisión los efectos de la excavación antes de que esta se ejecute en campo.
A diferencia de los enfoques convencionales, FEM y DEM permiten simular interacciones complejas entre condiciones geológicas, hidrogeológicas y procesos constructivos, incorporando no linealidades, anisotropías, fracturamiento y etapas secuenciales de excavación. Por ello, su aplicación se ha extendido en proyectos de transporte, minería y saneamiento, especialmente en obras bajo zonas urbanas densas o en geologías inestables, donde la reducción de incertidumbre es crítica.
Además de mejorar la seguridad, el modelado computacional ha permitido optimizar tiempos y costos de construcción. Mediante simulaciones previas es posible definir secuencias de excavación más eficientes, anticipar requerimientos de sostenimiento y evaluar impactos sobre estructuras existentes, convirtiendo a los análisis FEM y DEM en herramientas de gestión preventiva del comportamiento del terreno a lo largo de toda la vida útil del túnel.
FUNDAMENTOS DEL FEM Y SU APLICACIÓN EN TÚNELES
El Método de Elementos Finitos se ha consolidado como la técnica numérica más utilizada para evaluar deformaciones y esfuerzos en túneles, debido a su capacidad para modelar materiales continuos y representar con fidelidad la respuesta tensional del macizo rocoso o del suelo.
En un modelo FEM, el terreno se discretiza en elementos pequeños que conforman una malla, y cada uno de ellos sigue un determinado criterio constitutivo que puede ir desde modelos elásticos simples hasta formulaciones avanzadas como Mohr-Coulomb, Hoek-Brown o modelos viscoplásticos que representan mejor el comportamiento dependiente del tiempo. La ventaja de FEM radica en su flexibilidad para incorporar cambios en las condiciones de carga, variaciones en la rigidez del sostenimiento y procesos constructivos graduales propios de las excavaciones secuenciales.

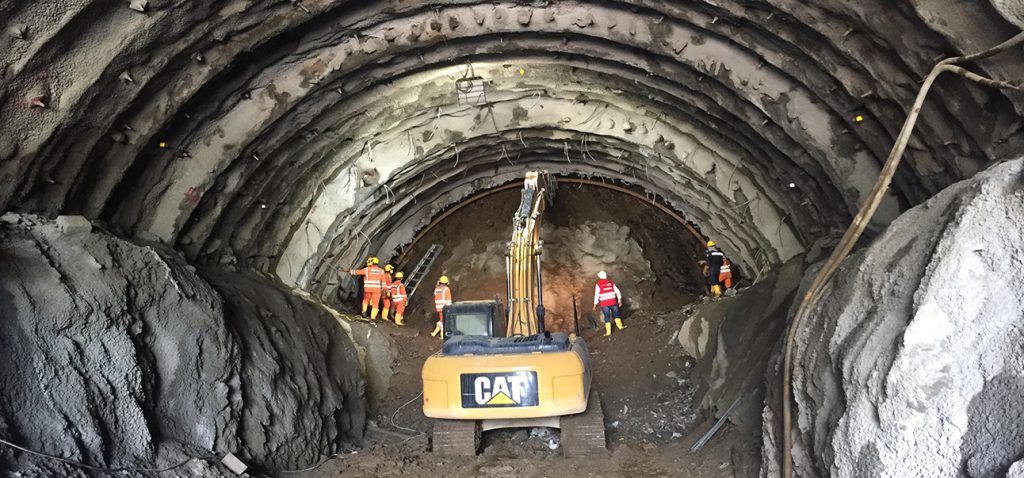

Una aplicación fundamental de FEM es la simulación del proceso de avance del túnel. A través de análisis en etapas, los ingenieros pueden replicar cómo la remoción del terreno afecta el equilibrio inicial y redistribuye las tensiones alrededor del frente. Este enfoque es especialmente valioso en túneles que emplean NATM (Nuevo Método Austríaco de Túneles) o métodos convencionales con shotcrete, pernos y arcos metálicos, ya que permite determinar el momento óptimo para colocar el sostenimiento primario y entender cómo varían las convergencias en función del avance. Asimismo, FEM facilita evaluar las deformaciones que podrían transmitirse hacia la superficie, lo cual es crítico cuando el túnel discurre bajo edificaciones o infraestructura sensible.
Otro aspecto relevante del uso de FEM en túneles es el análisis hidrogeológico. La presencia de agua subterránea puede afectar significativamente la estabilidad, reduciendo la resistencia efectiva del material o generando presiones intersticiales que comprometen el sostenimiento. Los modelos FEM permiten acoplar el flujo de agua no saturada y saturada con el análisis mecánico, de modo que se pueden prever filtraciones, cambios en presiones de poros y posibles inestabilidades asociadas a gradientes hidráulicos. Esta funcionalidad resulta esencial en túneles hidráulicos, líneas de metro y obras bajo ríos o zonas con acuíferos productivos.
Además, el enfoque FEM aporta herramientas analíticas para evaluar diferentes escenarios de carga y variabilidad geológica. Mediante análisis probabilísticos o deterministas, los proyectistas pueden comprender la sensibilidad del diseño frente a parámetros como módulo de elasticidad, cohesión o ángulo de fricción. Esta capacidad permite tomar decisiones más informadas en la selección del sostenimiento y en la definición de procedimientos constructivos, contribuyendo a un diseño más robusto y seguro.
DEM y su aporte en terrenos fracturados y macizos discontinuos
A diferencia de FEM, el Método de Elementos Discretos se basa en representar el terreno como un conjunto de bloques o partículas que interactúan entre sí mediante contactos. Este enfoque resulta especialmente útil en macizos rocosos fracturados, zonas con bloques sueltos o materiales granulares, donde la continuidad del medio se pierde y el comportamiento mecánico está gobernado por las uniones y deslizamientos entre partículas.
DEM es ampliamente utilizado en túneles que atraviesan zonas de falla, estratos debilitados o regiones con alta densidad de discontinuidades, ya que permite describir con mayor precisión los mecanismos de falla por movimiento de bloques, desprendimientos localizados o colapsos progresivos.
Su uso ha cobrado especial importancia en obras mineras subterráneas, donde el comportamiento del macizo rocoso es altamente discontinuo y la estabilidad depende tanto de la resistencia del material intacto como del modo en que las discontinuidades se interconectan. En estas situaciones, FEM tiende a representar el terreno como un medio continuo, lo cual puede resultar insuficiente para capturar procesos como deslizamientos de juntas, apertura de discontinuidades o formación de cuñas inestables. DEM, en cambio, logra simular cómo los bloques interactúan bajo cargas y cómo estos movimientos se traducen en esfuerzos sobre el sostenimiento del túnel.
Una de las aplicaciones más relevantes de DEM es la simulación de desprendimientos en la bóveda y las paredes del túnel. Al modelar de forma explícita los contactos entre bloques, es posible anticipar qué sectores son más propensos a fallar y qué tipo de sostenimiento podría mitigar dichos riesgos. Por ejemplo, la interacción entre pernos y el macizo rocoso puede evaluarse con mayor detalle en DEM, ya que permite estudiar cómo los bloques se desplazan y cómo el perno contribuye a evitar movimientos inestables. De este modo, los diseñadores pueden definir la longitud, espaciamiento y capacidad de los pernos de forma más precisa.
DEM también permite simular eventos dinámicos, como microcolapsos, vibraciones por voladura o cambios repentinos en las condiciones de carga inducidos por el proceso constructivo. Esta capacidad es particularmente valiosa cuando el túnel se encuentra en regiones sísmicas o cuando la excavación utiliza métodos que generan impactos dinámicos repetitivos. En tales escenarios, DEM puede mostrar cómo las ondas de energía afectan los contactos entre bloques, proporcionando información adicional sobre la necesidad de reforzar el sostenimiento.
Otro aporte importante de DEM es su integración con técnicas híbridas FEM/DEM, que permiten combinar la representación continua de FEM con la desagregación en bloques propia de DEM. Estos modelos híbridos son útiles cuando solo ciertas zonas del túnel presentan fracturamiento significativo, mientras que el resto del macizo se comporta de forma relativamente continua. Gracias a esta integración, los ingenieros pueden optimizar el tiempo de cómputo sin perder precisión en las regiones críticas.
INTEGRACIÓN DEL MODELADO AVANZADO EN EL PROCESO CONSTRUCTIVO DEL TÚNEL
La incorporación del modelado avanzado FEM/DEM en la planificación y construcción de túneles se ha convertido en una práctica estándar en proyectos de alta complejidad. Una de sus principales ventajas es la capacidad de representar la secuencia constructiva con un nivel de detalle que antes era imposible. Desde el avance del frente, la colocación del shotcrete y la instalación de pernos, hasta la implementación del revestimiento final, todas estas etapas pueden representarse en el modelo para comprender cómo evoluciona la estabilidad del túnel a medida que avanza la obra.

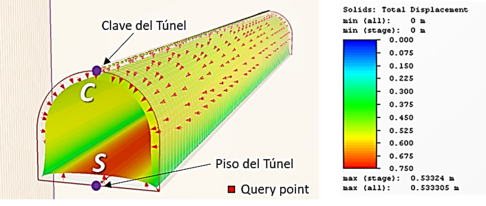

El control de convergencias es uno de los aspectos más beneficiados con el uso de modelos numéricos. FEM permite simular deformaciones radiales y longitudinales del túnel, mientras que DEM complementa la evaluación en zonas donde el macizo está desconectado o altamente fracturado. Estos resultados contribuyen a definir los puntos críticos donde se deben instalar instrumentaciones como extensómetros, convergenciómetros o piezómetros. Al combinar las predicciones del modelo con el monitoreo en campo, los ingenieros pueden ajustar las decisiones de sostenimiento de forma dinámica, aplicando un enfoque observacional que reduce riesgos y optimiza recursos.

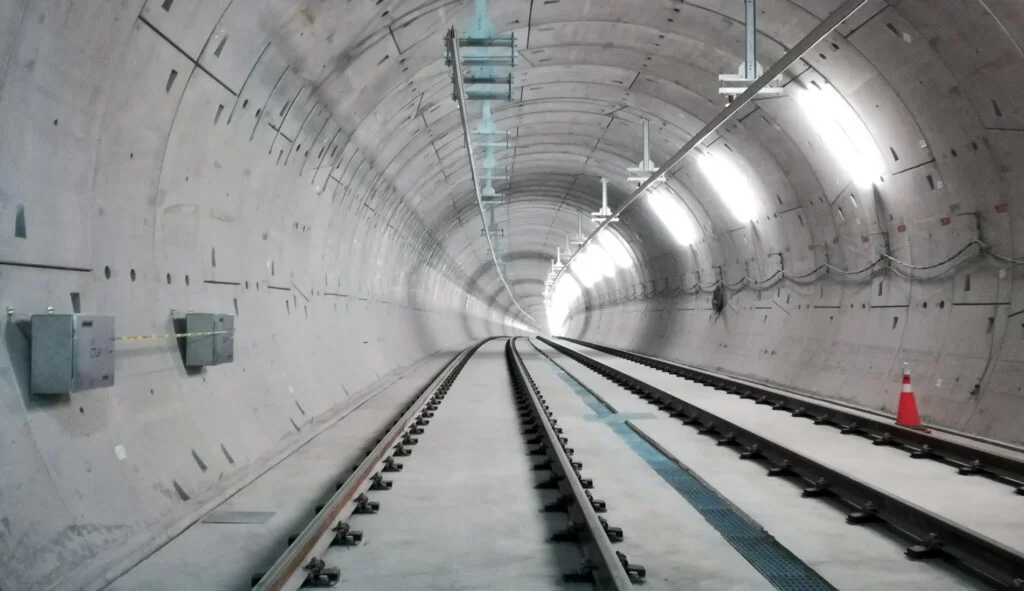

El modelado también permite evaluar el impacto de diferentes métodos de excavación. En túneles mecanizados, por ejemplo, FEM puede simular las presiones aplicadas por la tuneladora, el avance del escudo y la instalación del revestimiento segmentado. En métodos convencionales, FEM y DEM ayudan a comparar escenarios de voladura frente a excavación mecánica, analizando cómo cada uno afecta la estabilidad del entorno. Esta capacidad resulta fundamental para elegir el método más seguro y eficiente, especialmente en zonas urbanas donde el control de vibraciones y deformaciones es crucial.
Otro aporte importante es la evaluación del sostenimiento. A través de modelos numéricos es posible comparar diferentes configuraciones de arcos, pernos, shotcrete o anillos de concreto prefabricado, anticipando cómo responderán frente a cargas estáticas, dinámicas o hidrogeológicas. Incluso se pueden simular fallas parciales del sostenimiento, como la pérdida de adherencia en un perno o la fisuración del shotcrete, para evaluar si el sistema presenta redundancia suficiente o requiere refuerzo.
El modelado también juega un rol clave en la gestión de interferencias con infraestructura externa. Cuando un túnel avanza por debajo de edificaciones, vías o tuberías, FEM permite anticipar asentamientos, giros y deformaciones en superficie. Esto es especialmente importante para definir zonas de protección, estudiar compensación de cargas o diseñar técnicas de mejoramiento del suelo como inyecciones, congelamiento artificial o pre-reforzamiento del frente.
RETOS Y FUTURO DEL MODELADO GEOTÉCNICO EN TÚNELES
Aunque los métodos FEM y DEM se han consolidado como herramientas clave en el análisis geotécnico, su aplicación aún enfrenta desafíos importantes. Uno de los principales es la calidad de los datos geológicos y geotécnicos, ya que la incertidumbre en parámetros como resistencia, permeabilidad o fracturamiento puede afectar la confiabilidad de los resultados. Esto ha impulsado la necesidad de estudios de campo más exhaustivos, como mapeo geológico, prospección geofísica y ensayos in situ, con el fin de reducir las incertidumbres desde las etapas iniciales del proyecto.
Otro reto relevante es el elevado tiempo de cómputo que demandan los modelos tridimensionales complejos. Si bien la capacidad de procesamiento ha mejorado, los análisis FEM/DEM siguen requiriendo recursos significativos. En respuesta, se vienen desarrollando algoritmos más eficientes, el uso de GPU y la integración de inteligencia artificial, lo que está acelerando la resolución de modelos y facilitando que estas herramientas se utilicen de manera más extendida en oficinas de diseño y empresas constructoras.
Entre las tendencias más destacadas se encuentra la integración del modelado geotécnico con plataformas BIM, lo que permite vincular los análisis FEM/DEM con la planificación, el control de costos y la gestión del ciclo de vida del túnel. A ello se suma el uso creciente de inteligencia artificial y machine learning para calibrar automáticamente los modelos a partir de datos de monitoreo, permitiendo actualizaciones en tiempo real durante la construcción y reforzando el enfoque del método observacional.
Por último, el modelado geotécnico avanza hacia simulaciones más realistas e integrales mediante el desarrollo de modelos multifísicos que combinan aspectos mecánicos, hidráulicos, térmicos y químicos. La incorporación de escaneo láser 3D, nubes de puntos y modelos geológicos paramétricos permitirá representar el terreno con mayor precisión, mientras que la automatización reducirá la brecha entre la información de campo y el análisis numérico, fortaleciendo la seguridad y eficiencia en proyectos de túneles complejos.
